[TOC]

前言

本篇文章,我们开始来分析分析Kafka的Controller部分的源码,Controller 作为 Kafka Server 端一个重要的组件，它的角色类似于其他分布式系统 Master 的角色，跟其他系统不一样的是，Kafka 集群的任何一台 Broker 都可以作为 Controller，但是在一个集群中同时只会有一个 Controller 是 alive 状态。Controller 在集群中负责的事务很多，比如：集群 meta 信息的一致性保证、Partition leader 的选举、broker 上下线等都是由 Controller 来具体负责。

源码分析

老样子,我们还是先来撸一遍源码之后,再进行总结如果觉得阅读源码解析太枯燥,请直接看 源码总结及其后面部分

1.源码入口KafkaServer.startup

我们在启动kafka服务的时候,最开始执行的是KafkaServer.startup方法; 这里面包含了kafka启动的所有流程; 我们主要看Controller的启动流程

  def startup(): Unit = {
    try {
        //省略部分代码....
        /* start kafka controller */
        kafkaController = new KafkaController(config, zkClient, time, metrics, brokerInfo, brokerEpoch, tokenManager, threadNamePrefix)
        kafkaController.startup()
         //省略部分代码....
    }
  }

2. kafkaController.startup() 启动

  /**
    每个kafka启动的时候都会调用, 注意这并不假设当前代理是控制器。
    它只是注册会话过期侦听器 并启动控制器尝试选举Controller
    */
  def startup() = {
    //注册状态变更处理器; 这里是把`StateChangeHandler`这个处理器放到一个`stateChangeHandlers` Map中了
    zkClient.registerStateChangeHandler(new StateChangeHandler {
      override val name: String = StateChangeHandlers.ControllerHandler
      override def afterInitializingSession(): Unit = {
        eventManager.put(RegisterBrokerAndReelect)
      }
      override def beforeInitializingSession(): Unit = {
        val queuedEvent = eventManager.clearAndPut(Expire)

        // Block initialization of the new session until the expiration event is being handled,
        // which ensures that all pending events have been processed before creating the new session
        queuedEvent.awaitProcessing()
      }
    })
    // 在事件管理器的队列里面放入 一个 Startup启动事件; 这个时候放入还不会执行;
    eventManager.put(Startup)
    //启动事件管理器,启动的是一个 `ControllerEventThread`的线程
    eventManager.start()
  }

zkClient.registerStateChangeHandler 注册一个StateChangeHandler 状态变更处理器; 有一个map stateChangeHandlers来维护这个处理器列表; 这个类型的处理器有下图三个方法,可以看到我们这里实现了beforeInitializingSession和afterInitializingSession方法,具体调用的时机,我后面再分析(监听zk的数据变更)
ControllerEventManager是Controller的事件管理器; 里面维护了一个阻塞队列queue; 这个queue里面存放的是所有的Controller事件; 按顺序排队执行入队的事件; 上面的代码中eventManager.put(Startup) 在队列中放入了一个Startup启动事件; 所有的事件都是集成了ControllerEvent类的
启动事件管理器, 从待执行事件队列queue中获取事件进行执行,刚刚不是假如了一个StartUp事件么,这个事件就会执行这个事件

3. ControllerEventThread 执行事件线程

eventManager.start() 之后执行了下面的方法

  class ControllerEventThread(name: String) extends ShutdownableThread(name = name, isInterruptible = false) {
    override def doWork(): Unit = {
      //从待执行队列里面take一个事件; 没有事件的时候这里会阻塞
      val dequeued = queue.take()
      dequeued.event match {
        case ShutdownEventThread => // The shutting down of the thread has been initiated at this point. Ignore this event.
        case controllerEvent =>
          //获取事件的ControllerState值；不同事件不一样,都集成自ControllerState
          _state = controllerEvent.state
          eventQueueTimeHist.update(time.milliseconds() - dequeued.enqueueTimeMs)
          try {
           // 定义process方法; 最终执行的是 事件提供的process方法；
            def process(): Unit = dequeued.process(processor)

            //根据state获取不同的KafkaTimer 主要是为了采集数据； 我们只要关注里面是执行了 process()方法就行了
            rateAndTimeMetrics.get(state) match {
              case Some(timer) => timer.time { process() }
              case None => process()
            }
          } catch {
            case e: Throwable => error(s"Uncaught error processing event $controllerEvent", e)
          }

          _state = ControllerState.Idle
      }
    }
  }

}

val dequeued = queue.take()从待执行队列里面take一个事件; 没有事件的时候这里会阻塞
dequeued.process(processor)调用具体事件实现的 process方法如下图, 不过要注意的是这里使用了CountDownLatch(1), 那肯定有个地方调用了processingStarted.await() 来等待这里的process()执行完成;上面的startUp方法就调用了;

4. processStartup 启动流程

启动Controller的流程

  private def processStartup(): Unit = {
    //注册znode变更事件和watch Controller节点是否在zk中存在
    zkClient.registerZNodeChangeHandlerAndCheckExistence(controllerChangeHandler)
    //选举逻辑
    elect()
  }

注册ZNodeChangeHandler 节点变更事件处理器,在map zNodeChangeHandlers中保存了key=/controller;value=ZNodeChangeHandler的键值对; 其中ZNodeChangeHandler处理器有如下三个接口
然后向zk发起一个ExistsRequest(/controller)的请求,去查询一下/controller节点是否存在; 并且如果不存在的话,就注册一个watch 监视这个节点;从下面的代码可以看出因为上一步中我们在map zNodeChangeHandlers中保存了key=/controller; 所以上图中可知,需要注册watch来进行/controller节点的监控; kafka是是怎实现监听的呢？zookeeper构建的时候传入了自定义的WATCH
选举; 选举的过程其实就是几个Broker抢占式去成为Controller; 谁先创建/controller这个节点; 谁就成为Controller; 我们下面仔细分析以下选择

5. Controller的选举elect()

  private def elect(): Unit = {
    //去zk上获取 /controller 节点的数据  如果没有就赋值为-1
    activeControllerId = zkClient.getControllerId.getOrElse(-1)
    //如果获取到了数据就
    if (activeControllerId != -1) {
      debug(s"Broker $activeControllerId has been elected as the controller, so stopping the election process.")
      return
    }

    try {

      //尝试去zk中写入自己的Brokerid作为Controller；并且更新Controller epoch
      val (epoch, epochZkVersion) = zkClient.registerControllerAndIncrementControllerEpoch(config.brokerId)
      controllerContext.epoch = epoch
      controllerContext.epochZkVersion = epochZkVersion
      activeControllerId = config.brokerId
      //
      onControllerFailover()
    } catch {
    //尝试卸任Controller的职责
    maybeResign()
   //省略...
    }
  }

去zk上获取/controller节点的数据如果没有就赋值为-1
如果获取到了数据说明已经有Controller注册成功了;直接结束选举流程
尝试去zk中写入自己的Brokerid作为Controller；并且更新Controller epoch
- 获取zk节点/controller_epoch, 这个节点是表示Controller变更的次数,如果没有的话就创建这个节点(持久节点); 起始controller_epoch=0 ControllerEpochZkVersion=0
- 向zk发起一个MultiRequest请求;里面包含两个命令; 一个是向zk中创建/controller节点,节点内容是自己的brokerId;另一个命令是向/controller_epoch中更新数据; 数据+1 ;
- 如果写入过程中抛出异常提示说节点已经存在,说明别的Broker已经抢先成为Controller了; 这个时候会做一个检查checkControllerAndEpoch 来检查是不是别的Controller抢先了; 如果是的话就抛出ControllerMovedException异常; 抛出了这个异常之后,当前Broker会尝试的去卸任一下Controller的职责; （因为有可能他之前是Controller,Controller转移之后都需要尝试卸任一下）
Controller确定之后,就是做一下成功之后的事情了 onControllerFailover

6. 当选Controller之后的处理 onControllerFailover

进入到KafkaController.onControllerFailover

private def onControllerFailover(): Unit = {

    // 都是ZNodeChildChangeHandler处理器； 含有接口 handleChildChange；注册了不同事件的处理器
    // 对应的事件分别有`BrokerChange`、`TopicChange`、`TopicDeletion`、`LogDirEventNotification`
    val childChangeHandlers = Seq(brokerChangeHandler, topicChangeHandler, topicDeletionHandler, logDirEventNotificationHandler,
      isrChangeNotificationHandler)
    //把这些handle都维护在 map类型`zNodeChildChangeHandlers`中
    childChangeHandlers.foreach(zkClient.registerZNodeChildChangeHandler)
    //都是ZNodeChangeHandler处理器,含有增删改节点接口;
      //分别对应的事件 `ReplicaLeaderElection`、`ZkPartitionReassignment`、``
    val nodeChangeHandlers = Seq(preferredReplicaElectionHandler, partitionReassignmentHandler)
       //把这些handle都维护在 map类型`zNodeChangeHandlers`中
    nodeChangeHandlers.foreach(zkClient.registerZNodeChangeHandlerAndCheckExistence)

    info("Deleting log dir event notifications")
    //删除所有日志目录事件通知。 ;获取zk中节点`/log_dir_event_notification`的值;然后把节点下面的节点全部删除
    zkClient.deleteLogDirEventNotifications(controllerContext.epochZkVersion)
    info("Deleting isr change notifications")
    // 删除节点 `/isr_change_notification`下的所有节点
    zkClient.deleteIsrChangeNotifications(controllerContext.epochZkVersion)
    info("Initializing controller context")
    initializeControllerContext()
    info("Fetching topic deletions in progress")
    val (topicsToBeDeleted, topicsIneligibleForDeletion) = fetchTopicDeletionsInProgress()
    info("Initializing topic deletion manager")
    topicDeletionManager.init(topicsToBeDeleted, topicsIneligibleForDeletion)

    // We need to send UpdateMetadataRequest after the controller context is initialized and before the state machines
    // are started. The is because brokers need to receive the list of live brokers from UpdateMetadataRequest before
    // they can process the LeaderAndIsrRequests that are generated by replicaStateMachine.startup() and
    // partitionStateMachine.startup().
    info("Sending update metadata request")
    sendUpdateMetadataRequest(controllerContext.liveOrShuttingDownBrokerIds.toSeq, Set.empty)

    replicaStateMachine.startup()
    partitionStateMachine.startup()

    info(s"Ready to serve as the new controller with epoch $epoch")

    initializePartitionReassignments()
    topicDeletionManager.tryTopicDeletion()
    val pendingPreferredReplicaElections = fetchPendingPreferredReplicaElections()
    onReplicaElection(pendingPreferredReplicaElections, ElectionType.PREFERRED, ZkTriggered)
    info("Starting the controller scheduler")
    kafkaScheduler.startup()
    if (config.autoLeaderRebalanceEnable) {
      scheduleAutoLeaderRebalanceTask(delay = 5, unit = TimeUnit.SECONDS)
    }
    scheduleUpdateControllerMetricsTask()

    if (config.tokenAuthEnabled) {
      info("starting the token expiry check scheduler")
      tokenCleanScheduler.startup()
      tokenCleanScheduler.schedule(name = "delete-expired-tokens",
        fun = () => tokenManager.expireTokens,
        period = config.delegationTokenExpiryCheckIntervalMs,
        unit = TimeUnit.MILLISECONDS)
    }
  }

把事件BrokerChange、TopicChange、TopicDeletion、LogDirEventNotification对应的handle处理器都维护在 map类型zNodeChildChangeHandlers中
把事件 ReplicaLeaderElection、ZkPartitionReassignment对应的handle处理器都维护在 map类型zNodeChildChangeHandlers中
删除zk中节点/log_dir_event_notification下的所有节点
删除zk中节点 /isr_change_notification下的所有节点
初始化Controller的上下文对象initializeControllerContext()
- 获取/brokers/ids节点信息，拿到所有的存活的BrokerID; 然后获取每个Broker的信息 /brokers/ids/对应BrokerId的信息以及对应的节点的Epoch; 也就是cZxid; 然后将数据保存在内存中
- 获取/brokers/topics节点信息;拿到所有Topic之后,放到Map partitionModificationsHandlers中,key=topicName;value=对应节点的PartitionModificationsHandler; 节点是/brokers/topics/topic名称；最终相当于是在事件处理队列queue中给每个Topic添加了一个PartitionModifications事件; 这个事件是怎么处理的,我们下面分析
- 同时又注册一下上面的PartitionModificationsHandler,保存在map zNodeChangeHandlers 中; key= /brokers/topics/Topic名称,Value=PartitionModificationsHandler; 我们上面也说到过,这个有个功能就是判断需不需要向zk中注册watch; 从下图的代码中可以看出,在获取zk数据(GetDataRequest)的时候,会去 zNodeChangeHandlers判断一下存不存在对应节点key;存在的话就注册watch监视数据
- zk中获取/brokers/topics/topic名称所有topic的分区数据; 保存在内存中
- 给每个broker注册broker变更处理器BrokerModificationsHandler（也是ZNodeChangeHandler)它对应的事件是BrokerModifications; 同样的zNodeChangeHandlers中也保存着对应的/brokers/ids/对应BrokerId 同样的watch监控；并且map brokerModificationsHandlers保存对应关系 key=brokerID value=BrokerModificationsHandler
- 从zk中获取所有的topic-partition 信息; 节点: /brokers/topics/Topic名称/partitions/分区号/state ; 然后保存在缓存中controllerContext.partitionLeadershipInfo
- controllerChannelManager.startup() 这个单独开了一篇文章讲解,请看【kafka源码】Controller与Brokers之间的网络通信, 简单来说就是创建一个map来保存于所有Broker的发送请求线程对象RequestSendThread;这个对象中有一个阻塞队列queue; 用来排队执行要执行的请求,没有任务时候回阻塞; Controller需要发送请求的时候只需要向这个queue中添加任务就行了
初始化删除Topic管理器topicDeletionManager.init()
- 读取zk节点/admin/delete_topics的子节点数据,表示的是标记为已经删除的Topic
- 将被标记为删除的Topic,做一些开始删除Topic的操作;具体详情情况请看【kafka源码】TopicCommand之删除Topic源码解析
sendUpdateMetadataRequest 给Brokers们发送UPDATA_METADATA 更新元数据的请求，关于更新元数据详细情况【kafka源码】更新元数据UPDATA_METADATA请求源码分析
replicaStateMachine.startup() 启动副本状态机，获取所有在线的和不在线的副本; ①. 将在线副本状态变更为OnlineReplica:将带有当前领导者和 isr 的 LeaderAndIsr 请求发送到新副本，并将分区的 UpdateMetadata 请求发送到每个实时代理 ②. 将不在线副本状态变更为OfflineReplica: 向副本发送 StopReplicaRequest ；从 isr 中删除此副本并将 LeaderAndIsr 请求（带有新的 isr）发送到领导副本，并将分区的 UpdateMetadata 请求发送到每个实时代理。详细请看【kafka源码】Controller中的状态机
partitionStateMachine.startup()启动分区状态机,获取所有在线的和不在线(判断Leader是否在线)的分区;
1. 如果分区不存在LeaderIsr,则状态是NewPartition
2. 如果分区存在LeaderIsr,就判断一下Leader是否存活 2.1 如果存活的话,状态是OnlinePartition 2.2 否则是OfflinePartition
3. 尝试将所有处于 NewPartition 或 OfflinePartition 状态的分区移动到 OnlinePartition 状态，但属于要删除的主题的分区除外
PS:如果之前创建Topic过程中,Controller发生了变更,Topic创建么有完成,那么这个状态流转的过程会继续创建下去; 【kafka源码】TopicCommand之创建Topic源码解析关于状态机详细请看【kafka源码】Controller中的状态机
initializePartitionReassignments 初始化挂起的重新分配。这包括通过 /admin/reassign_partitions 发送的重新分配，它将取代任何正在进行的 API 重新分配。【kafka源码】分区重分配 TODO..
topicDeletionManager.tryTopicDeletion()尝试恢复未完成的Topic删除操作;相关情况【kafka源码】TopicCommand之删除Topic源码解析
从/admin/preferred_replica_election 获取值,调用onReplicaElection() 尝试为每个给定分区选举一个副本作为领导者 ;相关内容请看【kafka源码】Kafka的优先副本选举源码分析;
kafkaScheduler.startup()启动一些定时任务线程
如果配置了auto.leader.rebalance.enable=true，则启动LeaderRebalace的定时任务;线程名auto-leader-rebalance-task
如果配置了 delegation.token.master.key,则启动一些token的清理线程

7. Controller重新选举

当我们把zk中的节点/controller删除之后; 会调用下面接口;进行重新选举

  private def processReelect(): Unit = {
    //尝试卸任一下
    maybeResign()
    //进行选举
    elect()
  }

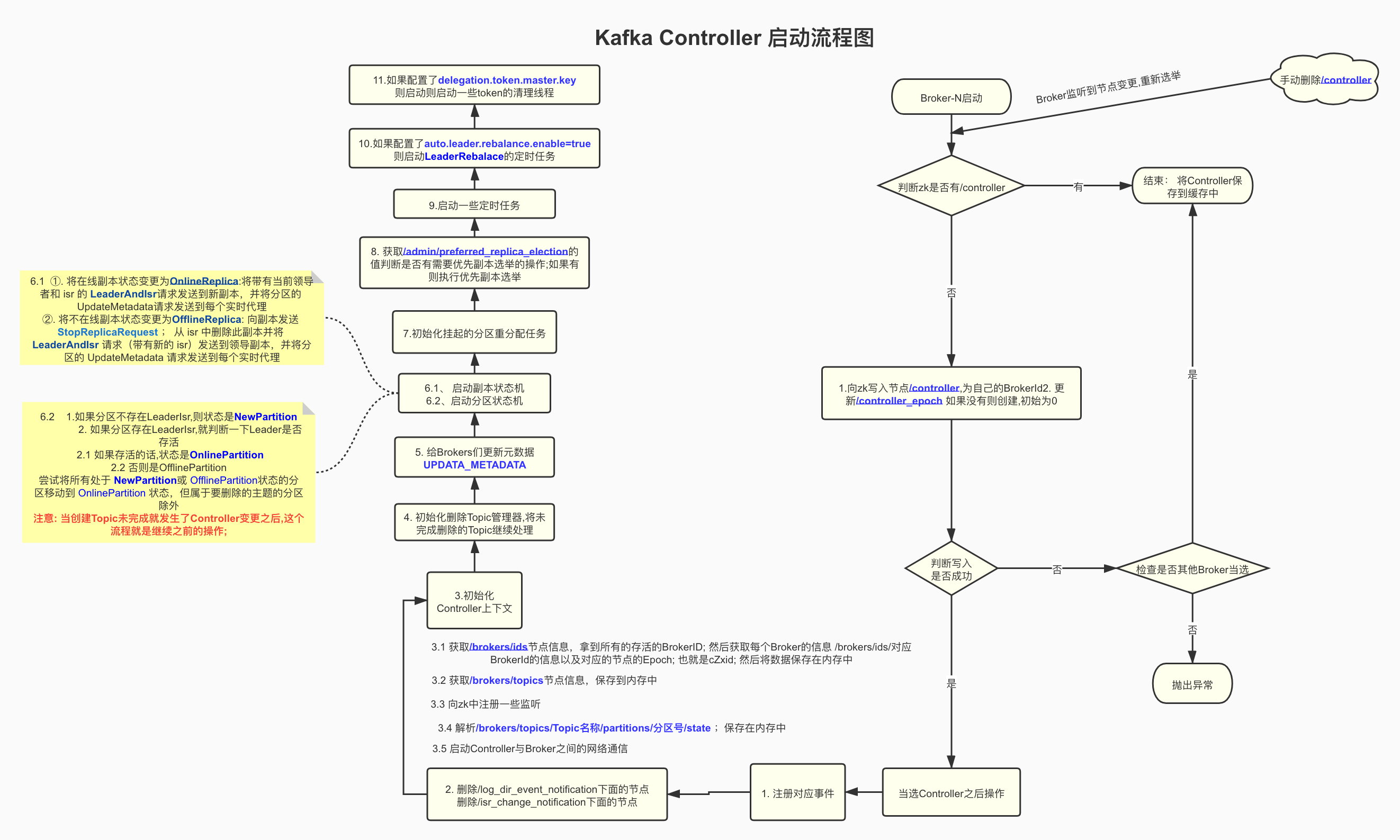

源码总结

PS: 可以看到 Broker当选Controller之后,保存了很多zk上的数据到自己的内存中, 也承担了很多责任; 如果这台Broker自身压力就挺大,那么它当选Controller之后压力会更大,所以尽量让比较空闲的Broker当选Controller,那么如何实现这样一个目标呢? 可以指定Broker作为Controller; 这样一个功能可以在项目地址: didi/Logi-KafkaManager: 一站式Apache Kafka集群指标监控与运维管控平台里面可以实现

Q&A

直接删除zk节点`/controller`会怎么样

Broker之间会立马重新选举Controller;

如果修改节点`/controller/`下的数据会成功将Controller转移吗

假如/controller节点数据是{"version":1,"brokerid":3,"timestamp":"1623746563454"} 我把BrokerId=1；Controller会直接变成Broker-1？

Answer: 不会成功转移,并且当前的集群中Broker是没有Controller角色的;这就是一个非常严重的问题了

分析源码: 修改/controller/数据在Controller执行的代码是

  private def processControllerChange(): Unit = {
    maybeResign()
  }

    private def maybeResign(): Unit = {
    val wasActiveBeforeChange = isActive
    zkClient.registerZNodeChangeHandlerAndCheckExistence(controllerChangeHandler)
    activeControllerId = zkClient.getControllerId.getOrElse(-1)
    if (wasActiveBeforeChange && !isActive) {
      onControllerResignation()
    }
  }

代码就非常清楚的看到, 修改数据之后,如果修改后的Broker-Id和当前的Controller的BrokerId不一致,执行onControllerResignation 就让当前的Controller卸任这个角色了;

/log_dir_event_notification 是干啥的

当log.dir日志文件夹出现访问不了,磁盘损坏等等异常导致读写失败,就会触发一些异常通知事件; 流程是->

Broker检查到log.dir异常,做一些清理工作,然后向zk中创建持久序列节点/log_dir_event_notification/log_dir_event_+序列号；数据是 BrokerID;例如: /log_dir_event_notification/log_dir_event_0000000003

Controller 监听到了zk的变更; 将从zk节点 /log_dir_event_notification/log_dir_event_序列号中获取到的数据的Broker上的所有副本进行一个副本状态流转 ->OnlineReplica 2.1 给所有broker 发送LeaderAndIsrRequest请求，让brokers们去查询他们的副本的状态，如果副本logDir已经离线则返回KAFKA_STORAGE_ERROR异常; 2.2 完事之后会删除节点

/isr_change_notification 是干啥用的

当有isr变更的时候会在这个节点写入数据; Controller监听之后做一些通知

/admin/preferred_replica_election 是干啥用的

优先副本选举, 详情请戳kafka的优先副本选举流程 .

思考

有什么办法实现Controller的优先选举？

既然我们知道了Controller承担了这么多的任务,又是Broker又是Controller,身兼数职压力难免会比较大; 所以我们很希望能够有一个功能能够知道Broker为Controller角色; 这样就可以指定压力比较小的Broker来承担Controller的角色了;

那么,如何实现呢？

Kafka原生目前并不支持这个功能,所以我们想要实现这个功能,就得要改源码了; 知道了原理, 改源码实现这个功能就很简单了; 有很多种实现方式;

比如说: 在zk里面设置一个节点专门用来存放候选节点; 竞选Controller的时候优先从这里面选择; 然后Broker们启动的时候,可以判断一下自己是不是候选节点, 如果不是的话,那就让它睡个两三秒; (让候选者99米再跑) 那么大概率的情况下,候选者肯定就会当选了;
