Logi-KafkaManager 中的 Kafka-Gateway 模块介绍

[TOC]

1、前言

在介绍Kafka-Manager中Kafka-Gateway相关模块之前，我们来先看几个问题以加深对本次分享内容的理解。

问题一：滴滴Kafka-Gateway的能力是什么？

滴滴Kafka-Gateway的主要能力有以下三点：

问题二：滴滴Kafka-Gateway是怎么实现的？

这个问题比较大，嘴皮子说说主要就是怎么对每个请求做鉴权及流控，然后另外一点是权限及流控元信息的存储。

问题三：上面两个问题和我们今天分享的内容有什么关系？

Logi-KafkaManager本身除了会作为一个一站式的监控&运维管控平台之外，还会作为Kafka-Gateway里的应用及权限的存储地，Kafka-Gateway会定时通过接口从Kafka-Manager同步应用及权限信息。

此外，刚刚说到Logi-KafkaManager本身也是一站式的监控&运维管控平台，因此Kafka-Manager也会对存储于ZK中的流控信息进行操作。

下面我们正式开始详细的介绍Logi-KafkaManager中Kafka-Gateway相关能力的具体实现。

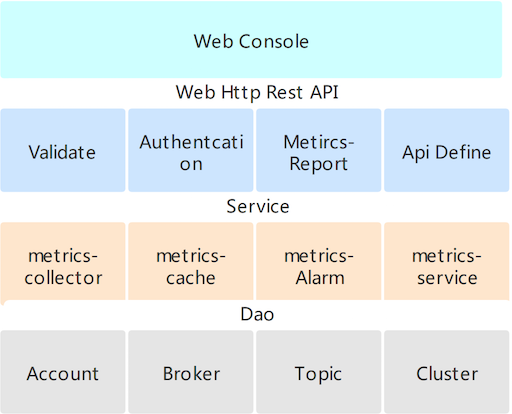

在具体介绍Logi-KafkaManager 之 Kafka-Gateway之前，我们先看一下Kafka-Manager的架构及整体模块的介绍，以便加深对其中的Kafka-Gateway模块的实现的理解。

模块	说明	详细说明
kafka-manager-console	前端模块	KM前端相关的代码
kafka-manager-common	公共模块	存放公共内容，包括实体类、工具类等等
kafka-manager-core	核心模块	KM的核心模块，存放最基本及最重要的功能，比如Topic的增删改查等
kafka-manager-dao	DAO层	主要是操作MySQL的相关类
kafka-manager-extends	扩展模块	非核心模块，可依据实际需要进行扩展
kafka-manager-account	扩展模块-登录及用户账号模块	默认基于MySQL实现，也可以基于自己公司内部的员工系统及登录系统进行扩展实现
kafka-manager-bpm	扩展模块-工单流程模块	默认基于MySQL实现，也可以基于自己公司内部的流程中心进行扩展实现
kafka-manager-kcm	扩展模块-Kafka集群升级部署管理模块	默认对接夜莺，也可以单独对接自己公司内部的相关系统
kafka-manager-monitor	扩展模块-监控告警模块	监控告警模块默认对接夜莺，可以单独对接自己内部的监控系统
kafka-manager-notify	扩展模块-通知模块	基本无默认实现，可以对接自己公司内部的通知系统或者邮件系统
kafka-manager-openapi	扩展模块-开放接口	相关的开放接口涉及到的服务层都存放在这个地方
kafka-manager-task	任务模块	基于MySQL实现的任务均衡及抢占式执行模块，该模块主要是对集群的指标进行搜集
kafka-manager-web	Controller层	接收外部请求及进行相关控制

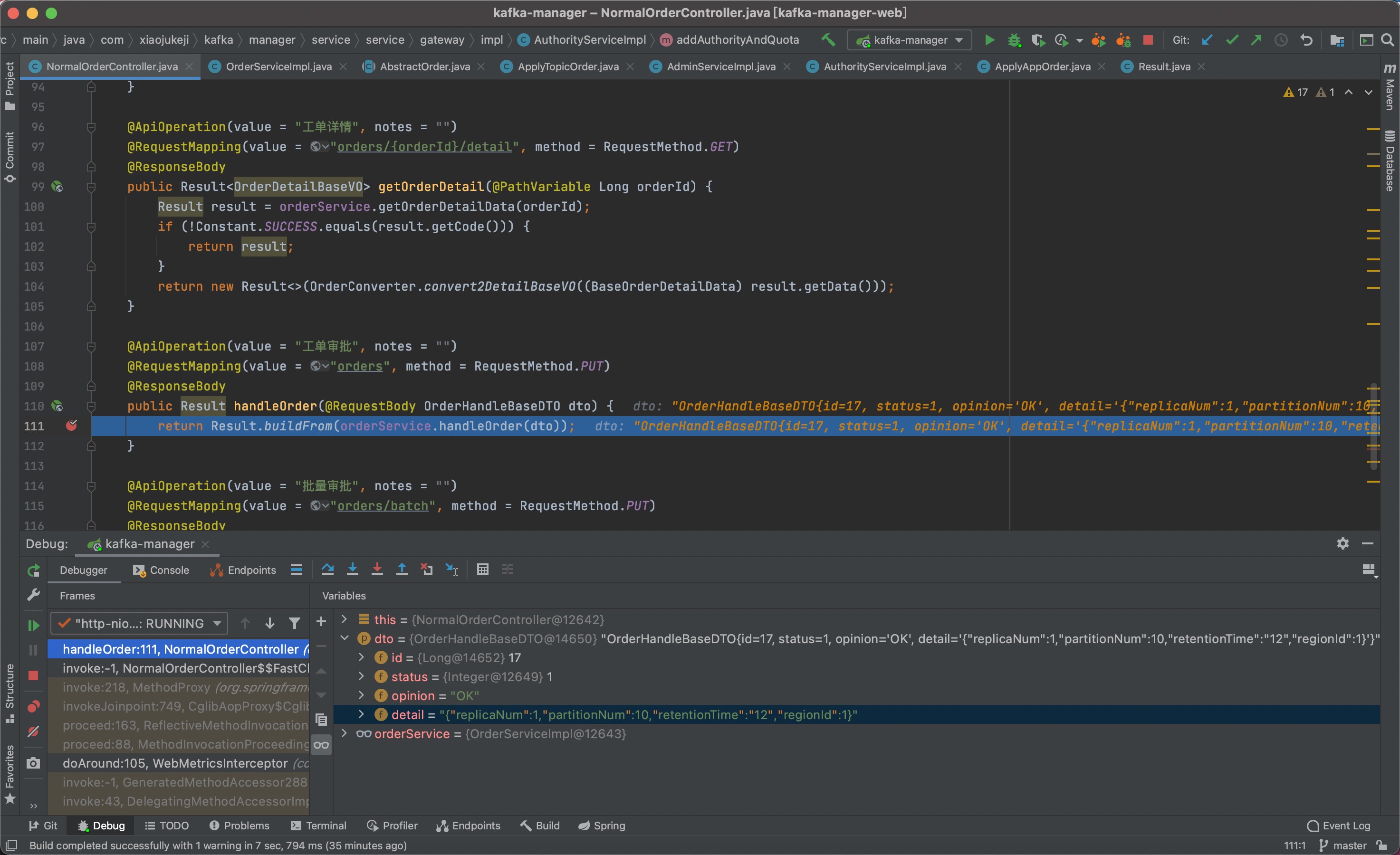

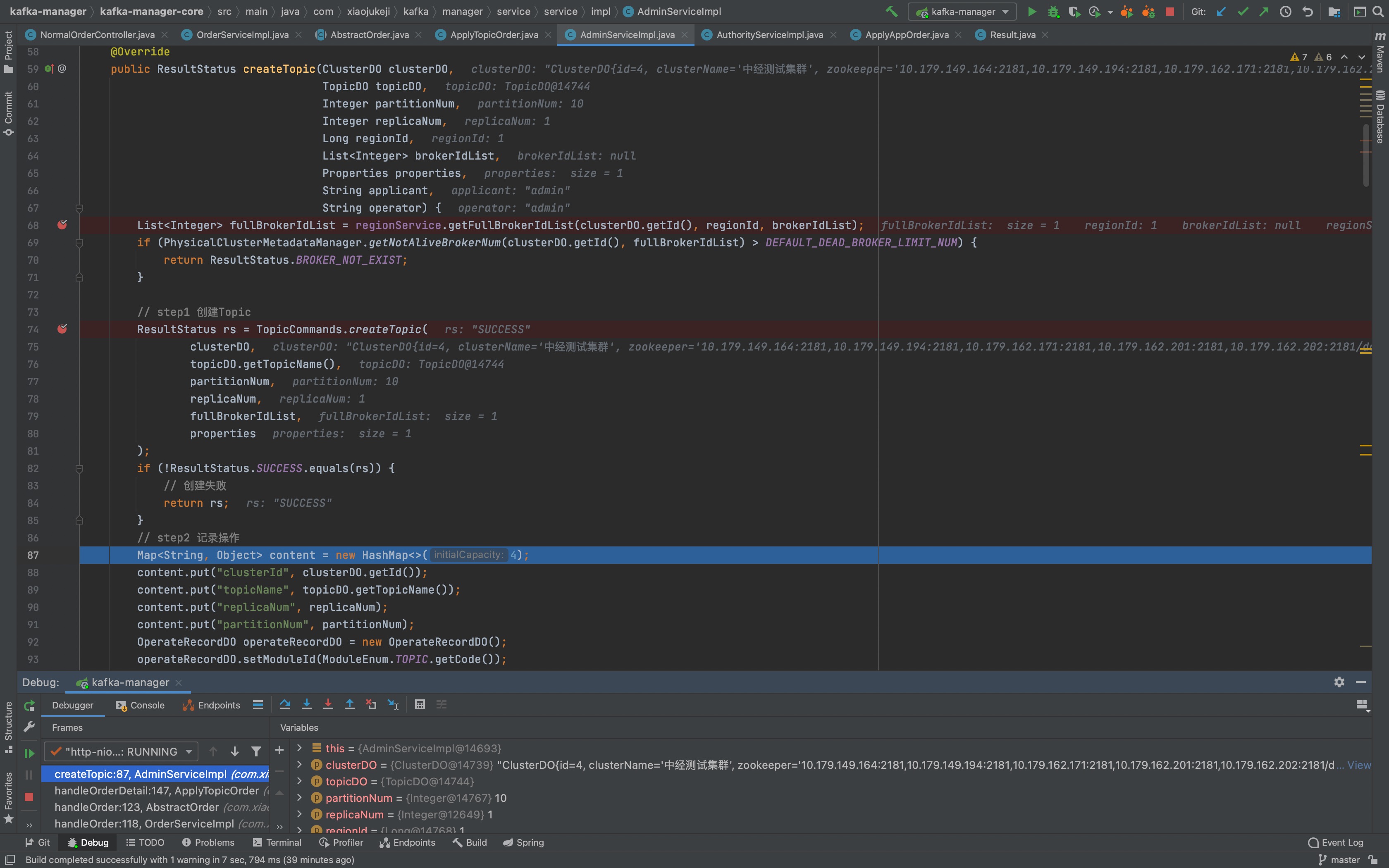

KM的代码整体上都还是比较简单的，因此这块就详细介绍一下相关代码的位置。以及我们结合代码，以DEBUG的方式，跟踪几个例子，具体细节部分可以看代码。

Kafka-Gateway调用的相关API接口

Kafka-Gateway核心模块的代码位置

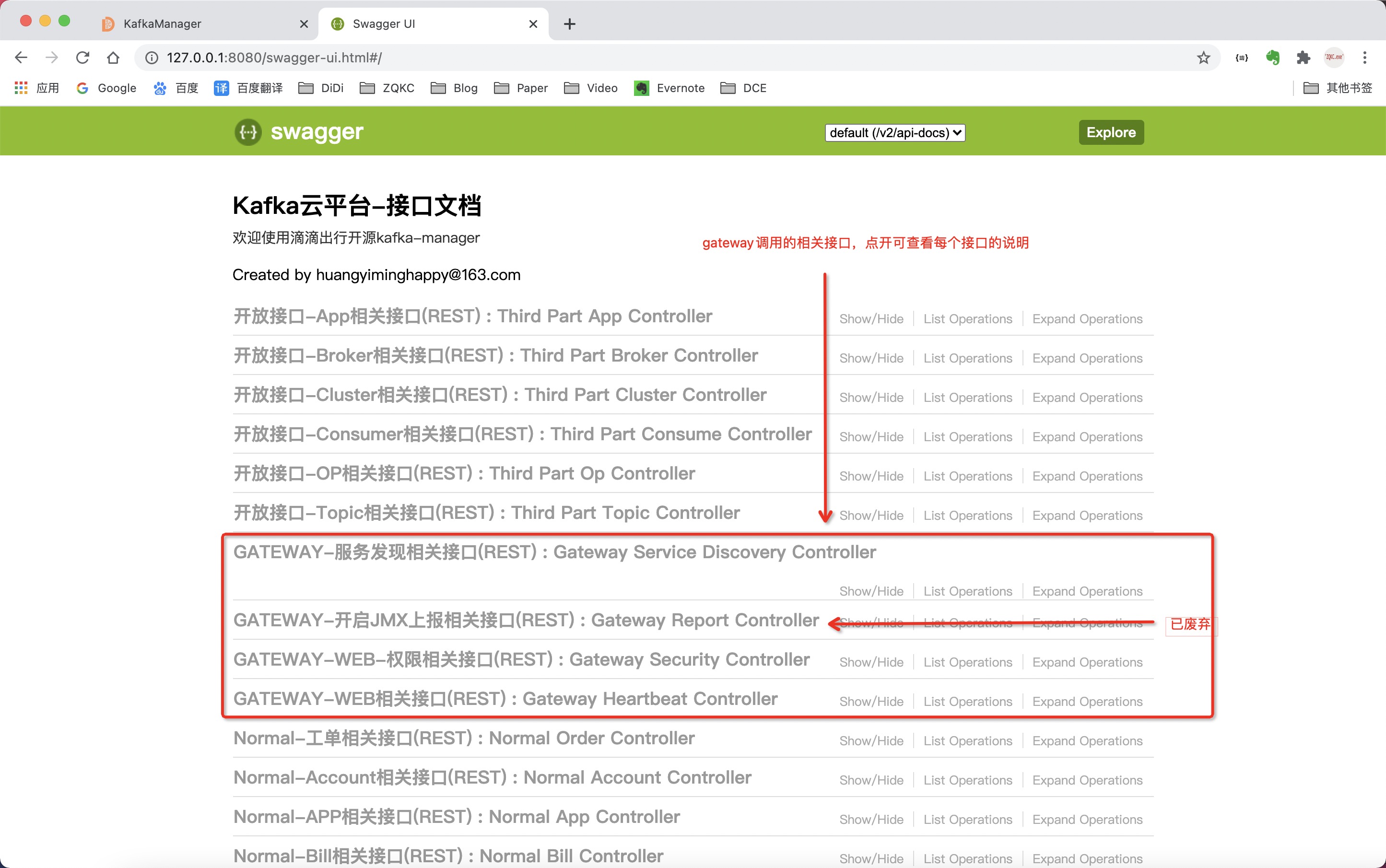

API接口大全-Swagger接口

每个API接口的用途在swagger地址及代码中都做了说明，这块有问题的，或者觉得哪里不够清晰的，可以随时交流。

创建数据库表，及表与表每个字段的说明，在kafka-manager源码的docs/install_guide/create_mysql_table.sql文件中做了概要说明。这里再补充说明一下gateway相关的表及功能。

表	功能说明	详细说明
app	KM使用的应用表	app表数据是给KM查询使用的，里面包含一些业务信息，包括应用的负责人是谁等
kafka_user	KG使用的应用表	kafka_user表的数据是提供给Kafka-Gateway查询使用的。与app表的数据基本一致，设计两个表的原因是做数据的隔离，避免app表的脏数据影响了KG
authority	KM使用的权限表	权限值存储最终的权限，即记录最终权限值
kafka_acl	KG使用的权限表	存储每一次的权限操作点，即增量记录
gateway_config	gateway相关配置表	主要提供给服务发现使用
topic_connections	Topic连接信息表	kafka-broker将连接信息上报给kafka-manager之后，存储在该表中
topic_report	废弃，忽略该功能	已废弃
